一、產品特點與用途 渦輪粉碎機廣泛用于化工、冶金、醫藥、食品、輕工等行業。該機結構緊湊，安全可靠，操作簡單，生產效率高，安裝維修方便，適用于抗壓強度不大于50Mpa，韌性和纖維不大，直徑不大于10毫米的干燥物料的粉碎。如立德粉、鈦白粉、石墨、碳黑、碳酸鈣、…
一、產品特點與用途
渦輪粉碎機廣泛用于化工、冶金、醫藥、食品、輕工等行業。該機結構緊湊，安全可靠，操作簡單，生產效率高，安裝維修方便，適用于抗壓強度不大于50Mpa，韌性和纖維不大，直徑不大于10毫米的干燥物料的粉碎。如立德粉、鈦白粉、石墨、碳黑、碳酸鈣、氧化鋅、紅、黃丹粉、氧化鐵紅、珍珠粉、蔥、姜、蒜粉、紙漿、木粉等。是一種多功能的高細度粉碎機械。
二、結構與原理

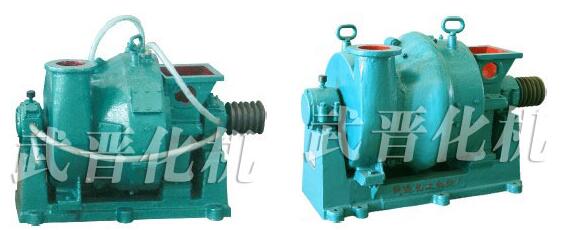

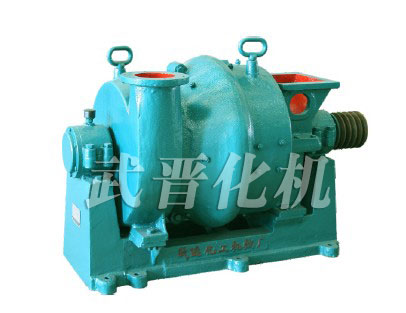

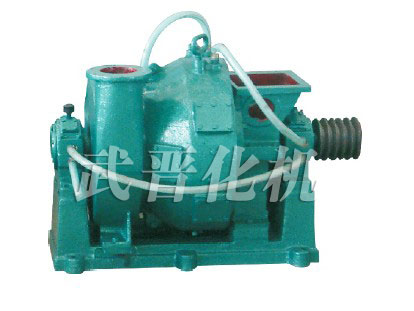

粉碎機有普通型和水冷型兩種。機體用鑄鐵制造，由粗碎、細碎及風力送料三個過程組成，外形美觀剛性較好。粉碎機進料口可安裝加料斗或圓盤加料機（另配），物料可連續均勻地加入機內。該機采用渦輪離心風動原理對物料進行粉碎加工，成品物料從外殼出料口由風力輸入集粉裝置氣固分離。
三、結構示意圖
|
型號 |
FW-400 |
FW-400水泠型 |
|
主軸轉速 |
3900r/min |
3900r/min |
|
粉碎細度（立德粉） |
44um |
44um |
|
產量（立德粉） |
480kg/h |
480kg/h |
|
配用電機 |
y180l-422kw |
Y180l-422kw |
|
出風口風量 |
2170m/h空載 |
2170m3/h空載 |
|
出風口風量 |
35m/s空載 |
35m/s空載 |
|
外形尺寸 |
1100×580×840 |
1155×640×765 |
|
整機重量 |
約638kg |
約700kg |
|
三角帶規格 |
C4064五根 |
C4064五根 |
五、安裝示意圖
六、用戶須知
1.粉碎機和電動機應有牢固的混凝土基礎，不能反轉。
2.機殼內不得有任何雜物，轉動旋轉部件沒有碰撞現象，方可開車。
3.細物料粉碎細度不符合要求時，可進行調節。（出廠時斜刀片與斜襯套間隙2-3mm,立德粉的粉碎細度可達44μm（320 目）。
4.粉碎機產量與風量和細度有關系，合理調正進風口的風量，并保證出料口的暢通，可適當提高產量。
5.本機執行Q/3204B1T001-2003《FW-400型渦輪粉碎機》；
6.如有結構變動，恕不通知用戶；
7.如有說明書內容以外的特殊要求，請?jiān)诤贤⒚鳌?/span>
